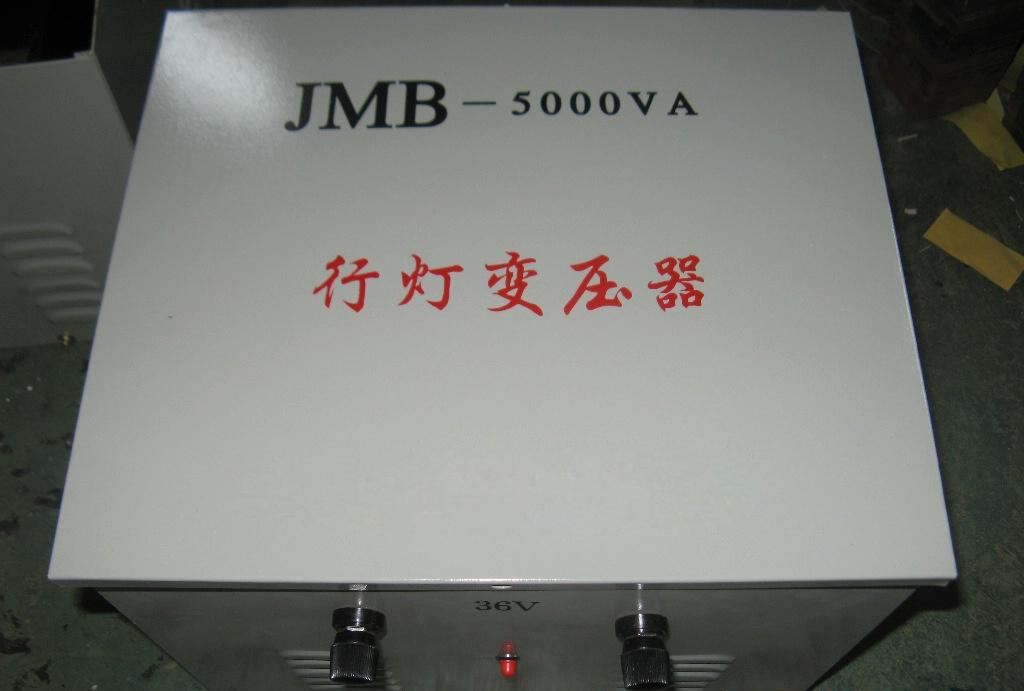

產品介紹
jmb系列變壓器包括:jmb,gjz,dg,bz,dm,其電壓范圍可以根據您的需求,
定做范圍為:輸入/輸出在3500v以內 、 電流在3000a以內、
容量在100kva以內。均可定做!
變壓器--產品用途 (照明、行燈控制變壓器)
適用于50—60hz的交流電路中,它廣泛用于電子工業或工礦企業,機床和機械設備中一般電路的控制電源,安全照明及指示燈的電源之用。
|
變壓器--技術指標 (jmb,gjz,dg,bz,dm照明、行燈控制變壓器)
|
初次級繞組分開繞制,當次級只有一個繞組時,它擔負變壓器的全部額定容量。次級如兼有控制、照明及指示燈繞組時,則按各繞組容量分配分別繞制,對單繞組且有中間抽頭的變壓器,其各中間抽頭容量,皆小于變壓器的額定容量,只有最高電壓輸出端可擔負額定容量。
|
變壓器--適用環境 (jmb,gjz,dg,bz,dm照明、行燈控制變壓器)
|
本變壓器在下列條件下可靠工作
1、海拔高度不超過2500m;
2、環境空氣溫度:最高不超過40℃,最低不低于-25℃;
3、空氣相對濕度:最濕月的平均最大相對濕度為90%;
4、無劇烈震動和沖動的地方;
5、在無爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。
6、不受雨雪侵襲的場所。
|
產品規格及安裝尺寸 (jmb,gjz,dg,bz,dm照明、行燈控制變壓器)
|
規格
|
額定輸入
電壓
|
額定輸出
電壓
|
外形尺寸
|
|
規格
|
額定輸入
電壓
|
額定輸出
電壓
|
外形尺寸
|
25
|
220
|
6
|
150×160×130
|
51±2
|
220
|
6
|
218×290×185
|
50
|
220
|
(6.3)
|
150×160×130
|
66±2
|
220
|
(6.3)
|
218×290×185
|
100
|
220
|
12
|
150×160×130
|
73±2
|
220
|
12
|
260×290×235
|
150
|
220
|
24
|
160×170×135
|
87±2
|
220
|
24
|
260×290×235
|
200
|
220
|
36、48
|
160×170×135
|
90±2
|
220
|
36、48
|
280×350×230
|
250
|
220
|
110
|
180×170×155
|
90±2
|
220
|
110
|
280×350×230
|
300
|
380
|
127
|
180×170×155
|
152±2
|
380
|
127
|
360×355×280
|
400
|
380
|
220
|
210×230×175
|
176±2
|
380
|
220
|
360×355×280
|
500
|
380
|
(330)
|
210×230×175
|
200±2
|
380
|
(330)
|
510×430×490
|
|
本產品的電壓比是根據客戶要求訂做,電源相數是單相,額定功率是300W,防潮方式是開放式,冷卻方式是自然冷卻,冷卻形式是干式,頻率特性是低頻,品牌是國產,繞組形式是雙繞組,鐵心形式是心式,鐵心形狀是E型,外形結構是立式,效率(η)是90%
|
|
|
